公司動態(tài)
為什么說調(diào)節(jié)池防滲功能通過土工膜來體現(xiàn)？
調(diào)節(jié)池底面、邊坡、表面蓋全部通過土工膜有機連接在一起，調(diào)節(jié)池防滲功能通過土工膜來體現(xiàn)，而土工膜的焊接質(zhì)量直接影響調(diào)節(jié)池防滲功能的好壞，故施工過程中必須提高土工膜焊接施工質(zhì)量，才能保證調(diào)節(jié)池的施工質(zhì)量和使用功能。
土工膜是近年來發(fā)展起來的一種高分子材料，常用于建筑工程中，例如，壩體上游面斜墻、壩體中心心墻等，具有不透水、重量輕、造價低等優(yōu)點。

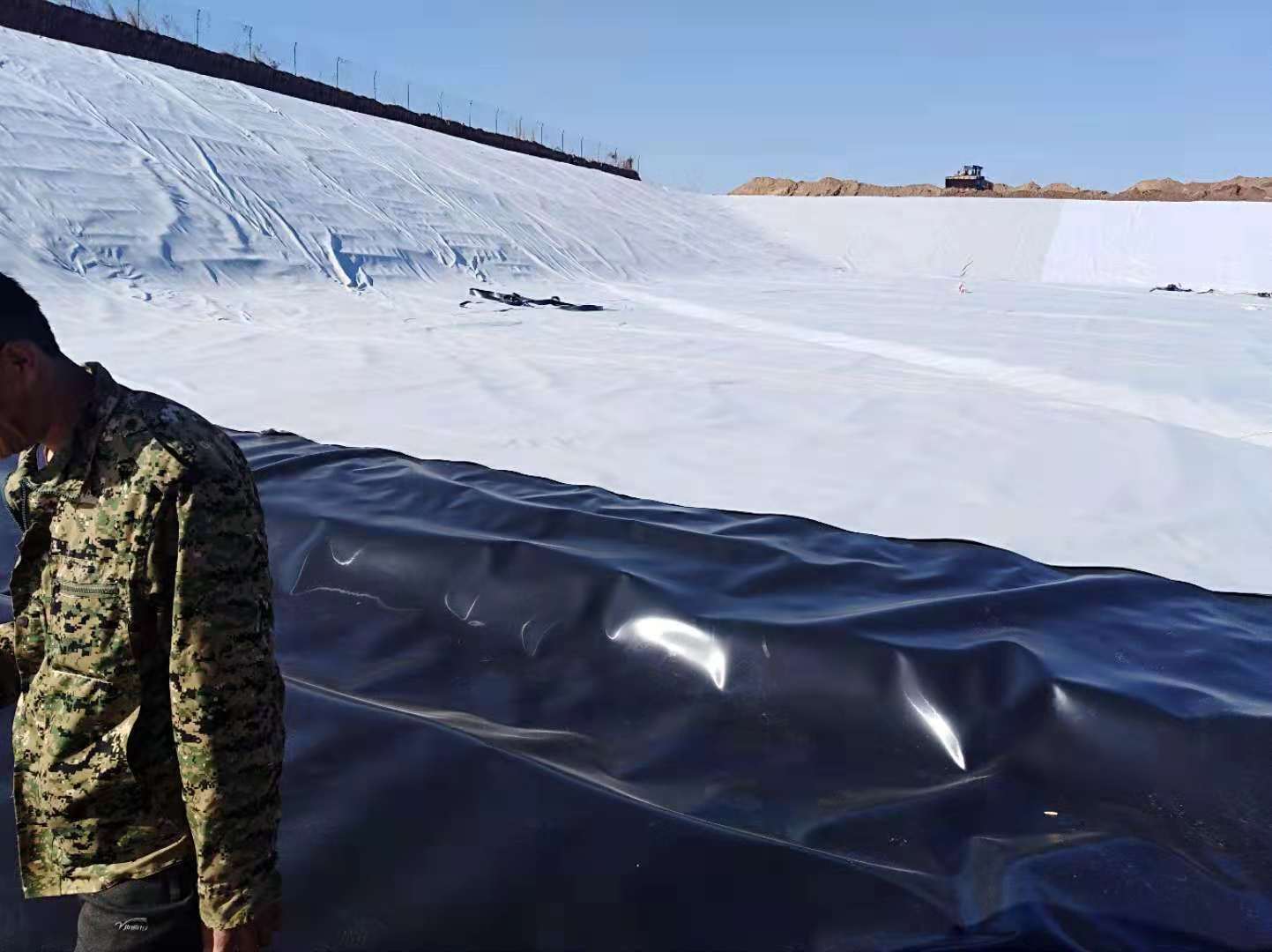

鋪設土工膜的表平面應該平整，沒有廢渣、樹根、棱角鋒利的巖石等。所有填料都必須級配良好，無有機物、垃圾或其他有害雜質(zhì)。完工地基的上部15cm內(nèi)不應包含直徑大于4cm的石頭或碎屑，地基土不應產(chǎn)生壓痕或受到其它有害影響。地基性質(zhì)不應有大的變化或等級上的突變。基層密實度達到90%以上。完工后的地基不受雨雪、冰凍以及其它惡劣氣候條件的影響。若有地基開裂、明顯膨脹、突起或類似情況都應該重新整理以消除這些不利因素。

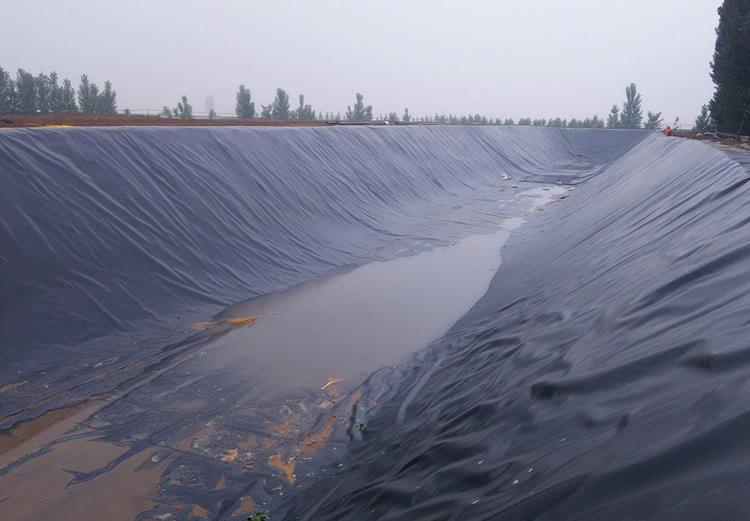

調(diào)節(jié)池用到的土工膜規(guī)格為1.5mm光面土工膜和1.5mm糙面土工膜。
|
1.5mm光面土工膜技術性能指標
|
||||
|
序號 |
測試特性 |
測試方法 |
單位 |
材料指標 |
|
1 |
幅寬
|
|
m |
≥7.5 |
|
2 |
厚度 |
ASTM D5199 |
mm |
≥1.5 |
|
3 |
密度 |
ASTM D1505 |
g/cm3 |
≥0.94 |
|
4 |
炭黑含量 |
ASTM D1603 |
% |
2.0~3.0 |
|
5 |
溶體流動速率 |
ASTM D1238 |
g/10min |
＜1.0 |
|
6 |
抗撕裂強度 |
ASTM D1004 |
N |
≥187 |
|
7 |
抗穿刺強度 |
ASTM D4833 |
N |
≥520 |
|
8 |
屈服拉伸強度 |
ASTM D4833 |
N/mm |
≥23 |
|
9 |
斷裂拉伸強度 |
ASTM D4833 |
N/mm |
≥43 |
|
10 |
屈服延展率 |
ASTM D4833 |
% |
≥12 |
|
11 |
斷裂延展率 |
ASTM D4833 |
% |
≥700 |
|
12 |
尺寸穩(wěn)定性 |
ASTM D1204 |
% |
±2 |
|
13 |
200℃氧化誘導時間
|
ASTM D3895 |
min |
≥100 |
|
14 |
水蒸氣滲透系數(shù)
|
ASTM E96 |
g.cm/(cm2.s.Pa) |
≤1.0×10-13
|
|
15 |
耐環(huán)境應力開裂 |
ASTM D5397 |
h |
300 |
|
16 |
-70℃低溫沖擊性能
|
ASTM D746 |
|
通過 |
|
17 |
碳黑分散度 |
ASTM D5596 |
級 |
1 級或 2 級 |
- [2023-03-21]如何選擇外觀及性能指標都滿足設計及規(guī)范要…
- [2023-02-09]土工材料在填埋場的實際應用中存在一些問題…
- [2022-11-21]土工材料在填埋場的實際應用中存在一些問題…
- [2022-11-14]鐵路隧道的主要防水結(jié)構(gòu)及材料
- [2022-11-11]環(huán)保領域?qū)ν凉ず铣刹牧系年P注點是什么？
